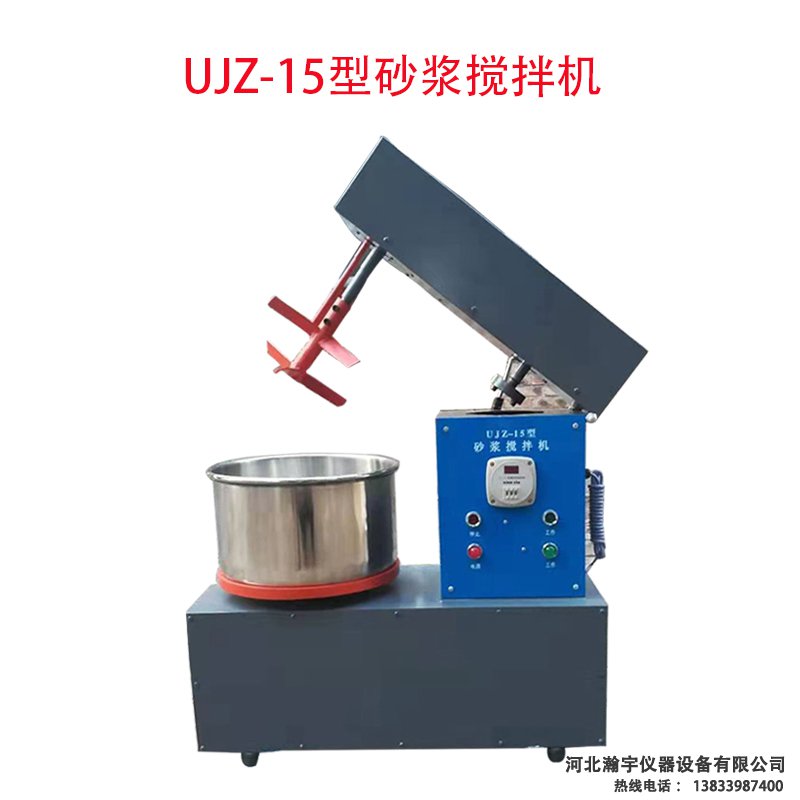

砂漿攪拌機的使用說明
作者來源:hyyqadmin 發布時間： 2020-09-21 15:09
砂漿攪拌機的用途：
本機適用于建筑科研單位和建筑公司及大專院校、科研單位、質檢部門作墻體粉面材料及磚砌墻用砂漿強度試驗后攪拌機械。適用于生產人工大理石廠家面料及其它粉末狀攪拌工作。
本機操作方便，攪拌效率高，殘余量小，清洗方便，是較為理想的試驗室用砂漿攪拌設備。
技術參數：
1、 進料容量：24升
2、 出料容量：15升
3、 出料容量：17升 
4、 攪拌均勻時間：≤45秒 
5、 攪拌轉速：48轉/分
6、 電動機功率：0.75千瓦 
7、 電源電壓：380V 
6、 電動機功率：0.75千瓦 
7、 電源電壓：380V 
8、 產品凈重：約200公斤
結構與原理：
本機由機架、攪拌裝置、傳動系統、限位裝置及電器控制系統所組成。
機架是整個設備的支撐部分，由槽鋼而成，攪拌裝置由攪拌筒、攪拌軸、攪拌鏟片所構成，攪拌鏟片固定在攪拌臂上，并且與攪拌軸組成一體，形成兩組螺旋方向相反，但導程及
螺旋升角相同的螺旋帶狀攪拌鏟，攪拌鏟與攪拌筒內壁的間隙可微量調整。
傳動機構是由減速電動機和聯軸器組成，筒體限位裝置由鎖定銷及定位孔所組成，電器控制系統具有起動、點動、停止、定時的功能。 
工作原理：減速電動機通過連軸器使攪拌軸沿一個方向旋轉，攪拌軸上的正反兩組鏟片攪拌物料，由于螺旋升角的作用，鏟片工作時使筒內的物料由一側推向另一側，又由另一側推回
原處的循環動作，使物料充分攪拌，從而獲得較理想的攪拌效果。
卸料時須停機，使筒體旋轉一定角度，再限位，按點動按鈕，實現拌合物排出筒外。
結構與原理：
本機由機架、攪拌裝置、傳動系統、限位裝置及電器控制系統所組成。
機架是整個設備的支撐部分，由槽鋼而成，攪拌裝置由攪拌筒、攪拌軸、攪拌鏟片所構成，攪拌鏟片固定在攪拌臂上，并且與攪拌軸組成一體，形成兩組螺旋方向相反，但導程及
螺旋升角相同的螺旋帶狀攪拌鏟，攪拌鏟與攪拌筒內壁的間隙可微量調整。
傳動機構是由減速電動機和聯軸器組成，筒體限位裝置由鎖定銷及定位孔所組成，電器控制系統具有起動、點動、停止、定時的功能。 
工作原理：減速電動機通過連軸器使攪拌軸沿一個方向旋轉，攪拌軸上的正反兩組鏟片攪拌物料，由于螺旋升角的作用，鏟片工作時使筒內的物料由一側推向另一側，又由另一側推回
原處的循環動作，使物料充分攪拌，從而獲得較理想的攪拌效果。
卸料時須停機，使筒體旋轉一定角度，再限位，按點動按鈕，實現拌合物排出筒外。
